ABB伺服自動分枕平臺成功案例

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-17 09:25:00

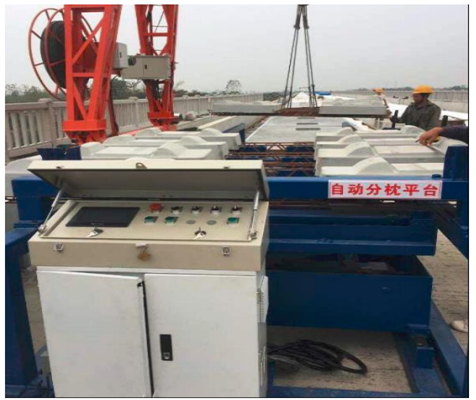

自動分枕平臺簡介

（1）在鐵路軌道施工中，目前普遍采用人工散鋪法，施工效率較低，機械化程度低，精度不高，工人勞動強度大

（2）自動分枕平臺實現軌枕的均勻排布，提升精度，配合軌排實現快速鋪裝，提率

（3）自動分枕平臺包括兩根主梁，兩根主梁上分別設有勻枕小車，勻枕小車通過伺服電機控制實現等間距控制

方案介紹

控制器：第三方PLC

伺服驅動器： Microflex e190 * 5

伺服電機： ESM Motor * 5

通訊總線： Modbus TCP

第三方PLC通過Modbus TCP總線與伺服通訊PLC控制伺服的方式為 GDI，通過寄存器映射的方式實現對伺服的控制

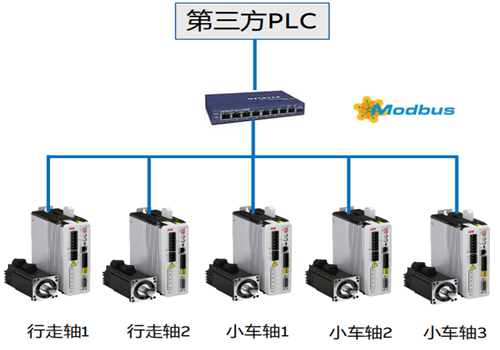

系統框圖

方案介紹

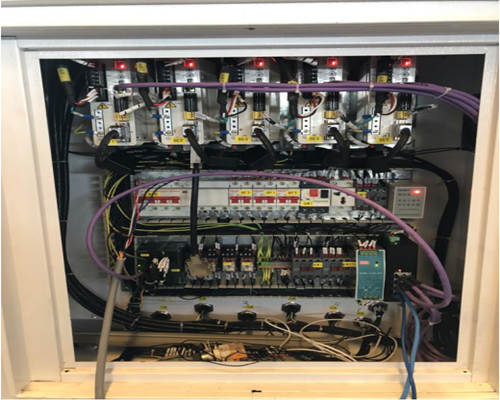

（1）伺服書本式安裝，節省柜內空間

（2）伺服集成STO，提高系統性

（3）方案開放性與靈活性強，可連接第三方控制器及伺服電機，方便拓展

（4）伺服內置GDI接口程序，實現多種運動控制功能，節省PLC程序資源和開放時間

（5）基于Modbus TCP總線，可方便得與第三方PLC通訊

ABB解決方案特點

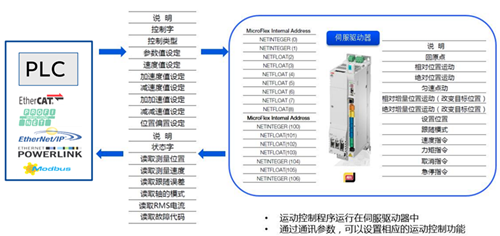

GDI控制方式介紹

GDI控制方式，是ABB伺服的一個亮點，對脈沖+方向型的伺服控制方案有很強的替代性！

運動控制算法在伺服內，減小PLC的運算負荷，在多個伺服軸控制的場合，大大降低對PLC的性能要求，方案性價比很高。

可支持Modbus TCP, Profinet, Ethernet/IP, EtherCAT, PowerLink等主流工業以太網協議，配線簡單，控制穩定。

GDI（General Drive Interface，通用驅動接口程序）通過寄存器映射的方式，無需PLC額外編程。只需要傳輸控制字和狀態字，即可實現監控。

對于客戶來講，只要了解了這些控制字和狀態字的含義，即可快速上手并進行開發。

支持多軸的點到點運動。

GDI控制方式介紹
