ABB伺服火焰復合機成功案例

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-25 14:26:00

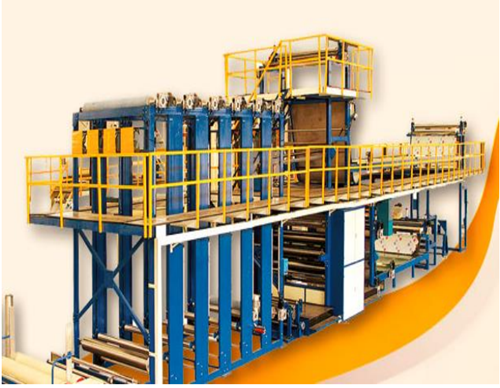

火焰復合機簡介

（1）依靠海綿燒化后產生的粘性把兩種面料粘合在一起

（2）配備的ABB伺服控制系統

（3）智能化操作系統

（4）精確的布架機構，布料張力控制系統

（5）多組自動糾偏裝置和多組擴布輪組，復合品對邊整齊，展開效果好

（6）通常由放料、粘合、壓縮、收料等單元組成

（7）應用于汽車座椅、頂棚等材料復合

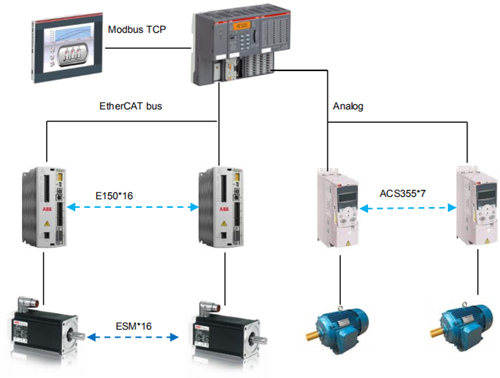

系統框圖

產品型號

觸摸屏：CP610*1

PLC ：PM585-ETH KIT&IO

伺服驅動 : E150*16

變頻驅動 : ACS355*7

伺服電機 ：ESM13B*16

ABB解決方案特點

（1）ABB PLC為核心的集中控制

（2）速度模式下扭矩限幅

（3）實時工業以太網EtherCAT總線控制

（4）智能觸屏控制

（5）開放式PLCopen運動控制庫

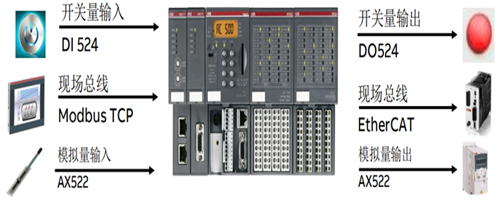

ABB PLC為核心的集中控制

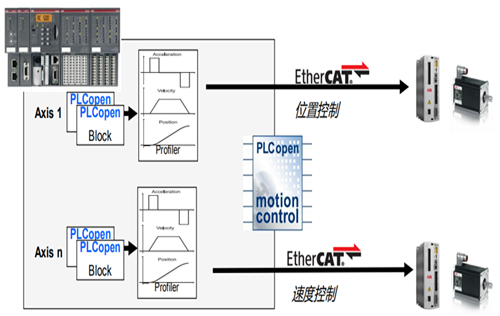

實時工業以太網EtherCAT總線控制及PLCopen運動控制庫

如何實現速度模式下扭矩限幅

問題:

根據材料收卷工藝,在收卷過程中,如何實現收卷速度根據收卷厚度的增加而變慢,直停止?

解決方案:

將當前收卷軸設置為速度模式,設置扭矩的上/下限值.在卷曲材料過程中,隨著材料的厚度的增加,扭矩增加設定高限定值,軸速度將隨著降低零.上述步驟即為速度模式下扭矩控制。
