ABB伺服智能游樂動感車成功案例

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-16 14:44:00

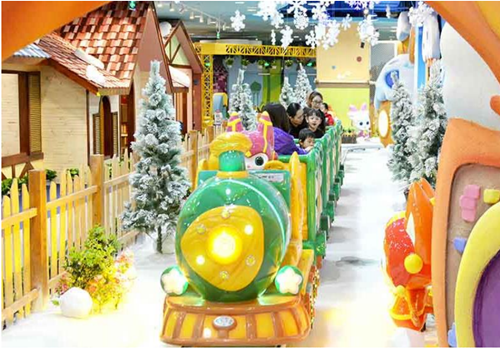

智能游樂動感車

（1）近年來，隨著人民日益增長的美好生活需要，游樂設備行業火熱發展。

（2）行業競爭日益激烈，欲在競爭中保持優勢，就需要廠家有創新能力和穩定的產品。

（3）該客戶為主題公園和游樂設備行業佼佼者，自動化控制產品用量巨大。

（4）客戶希望控制系統有很高的性和設備穩定性，同時操作和維護簡單方便。

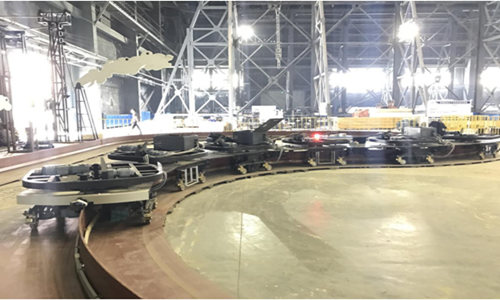

智能游樂動感車架構及原理

（1）控制模型架構：三組電機驅動小車運行，每組兩臺電機

（2）組與組之間無嚴格的剛性連接，組內兩臺電機通過頂部安裝板剛性連接，并各帶一個輥輪，小車運行軌道夾在兩輥輪之間

（3）組內部兩臺驅動器為轉矩同步模式，組組之間為速度同步模式

（4）部分電機故障情況下，可以脫離部分同步，應急驅動小車前進

系統說明

（1）倍福PLC，EtherCAT實時工業以太網控制

（2）共6臺ABB伺服驅動器，控制第三方帶增量編碼器的電機

（3）3臺驅動器速度同步運行,3臺驅動器力矩模式運行

系統配置

PLC ：倍福， CX1024

通訊總線：EtherCAT

伺服驅動: Motiflex e180 *6

伺服電機：第三方電機*6 ,（TTL,1024線）

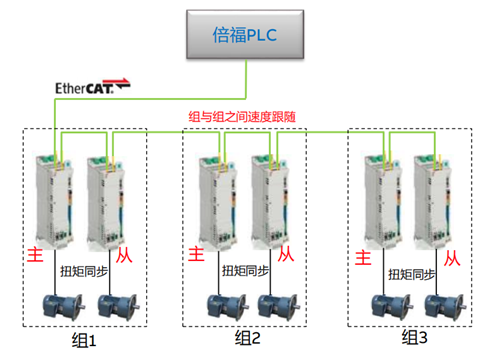

系統框圖

方案特點

（1）伺服書本式安裝，節省柜內空間

（2）伺服集成STO，提高系統性

（3）E180驅動器易于安裝，使用和維護

（4）主從實時力矩同步，多軸精確速度同步

（5）實時工業以太網EtherCAT總線控制，一網到底

（6）方案開放性與靈活性強，可連接第三方控制器及伺服電機，方便拓展

系統功能特點

（1）組內部兩臺伺服為轉矩同步控制，組與組之間速度同步控制

（2）組內分主從軸，主軸為位置模式，從軸為轉矩模式，將主軸實時轉矩作為從軸目標轉矩，從軸跟隨主軸實時轉矩運行，以確保軌道外側輪與內測輪實時扭矩同步

（3）通過將其中一組內的主軸同時作為其他組的主軸，而其他組的主軸作為組組之間的從軸進行速度跟隨來實現組組之間速度同步
