ABB伺服紙箱高速全自動糊折盒機成功案例
.png)

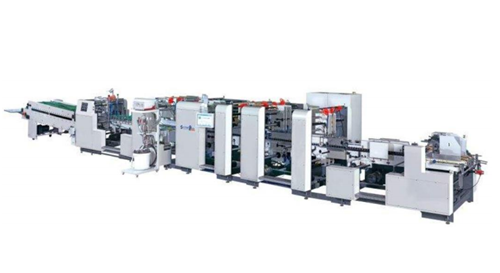

高速自動糊折盒機
（1）適用于多種尺寸白卡紙盒、瓦楞紙箱折疊糊合
（2）采用PLC和觸摸屏、遙控操作系統，功能全部
（3）ABB全伺服系統，實現多軸精確速度同步和位置控制
（4）通常由給紙、校正、勾底、本折、傳壓、輸送等部分組成
（5）機構復雜，調試難度高，勾底結構適用于包裝盒生產

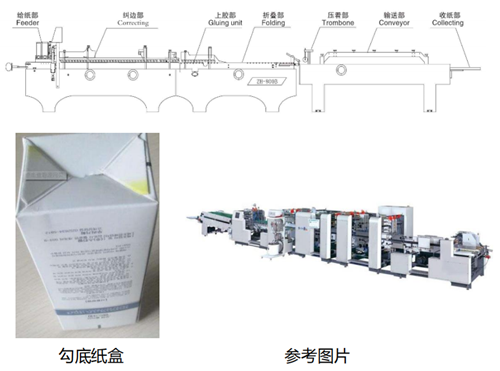

高速自動糊折盒機原理
.png)
（1）啟動電源后，傳送帶開始啟動
（2）將模切好的半成品紙盒放置在糊盒機進紙位，執行進紙及校正
（3）單張盒片送入中段皮帶，執行勾底、本折或上膠等工序
（4）傳送帶將紙盒輸送后段糊盒部位加壓打包。
系統說明
（1）全套ABB解決方案
（2）34套ABB伺服
（3）PLC集中控制，21套速度同步，13套位置控制
系統配置
HMI：CP610*1
PLC ：PM590-MC KIT&IO
伺服: Microflex e190*27
Microflex e150*5
Motiflex e180*2
ESM電機*34（單圈值）
伺服總線：EtherCAT

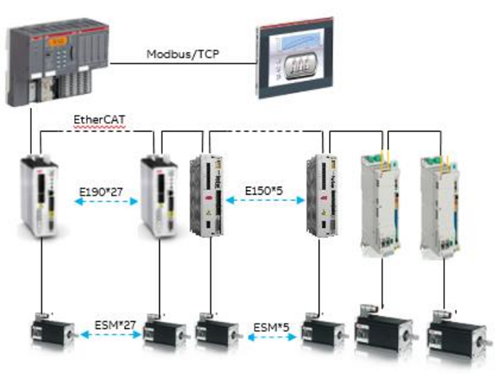

系統框圖
.png)

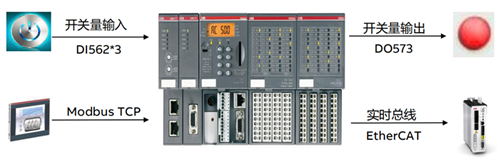

ABB解決方案特點
.png)
（1）ABB PLC為核心的集中控制
（2）多軸速度同步運行，位置準確定位
（3）實時工業以太網EtherCAT總線控制
（4）智能觸摸屏控制
（5）PLCopen運動控制庫

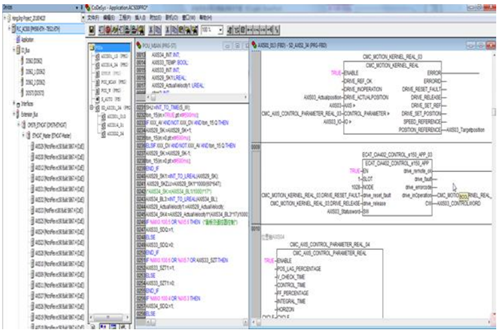

系統程序功能特點
.png)
（1）20個從軸跟隨一個主軸，實現速度同步控制
（2）從軸跟隨比率可在HMI上修改，調試方便靈活
（3）在線修改設備運行速度，無需停機
（4）不同物料加工，可在觸摸屏調用，更易于產品換型
（5）程序密碼保護，用戶程序更更保密

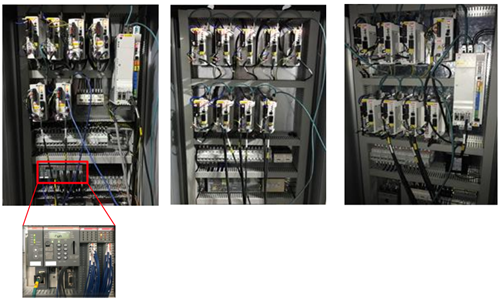

ABB PLC為核心的集中控制
.png)

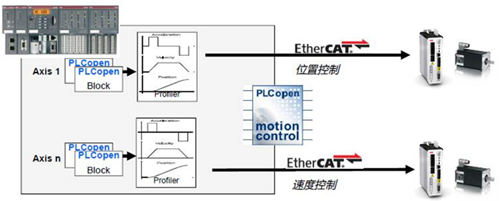

實時工業以太網EtherCAT和PLCopen運動控制庫
.png)
此文關鍵字：ABB伺服 全自動糊折盒機伺服
