ACSM1在碳纖維項目上的應用

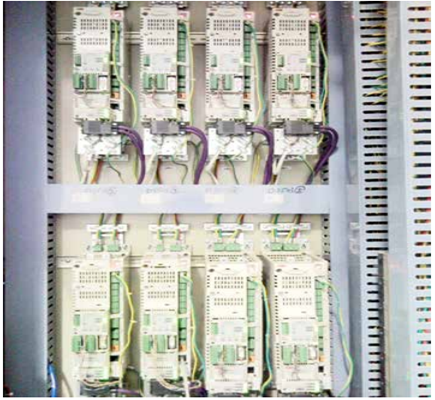

系統配置

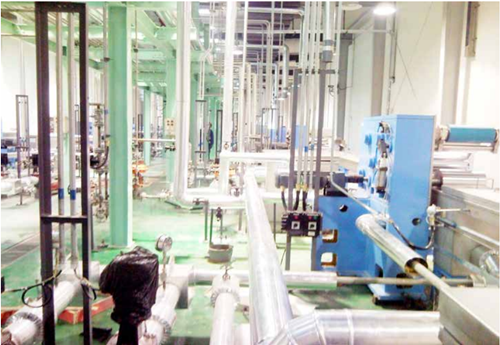

  碳纖維生產線是由紡絲、氧化、碳化等幾個工藝部分組成，其中大部分電機采用的是永磁同步電機，要求各個電機嚴格按照一定的速度比例運轉。

  ACSM1通過Profibus與DCS系統通信，能夠簡單可靠的執行控制指令和給定速度，并將變頻器的狀態實時的傳送給DCS系統。另外，ACSM1的制動單元為標準配置，這樣用戶就不用單獨給變頻器選配制動單元，直接接制動電阻就可進行能耗制動。

解決的問題

  采用ACSM1可以直接驅動同步電機，提供極高的速度精度。另外ACSM1也可驅動異步電機，由于速度環動態響應很快，進行速度閉環控制能夠保證極高的速度精度進而控制碳纖維的質量。

方案

  ACSM1傳動產品不僅可以驅動異步感應電機，同時還可以驅動帶反饋或無反饋的同步伺服電機、異步伺服電機及高轉矩電機。為了保證速度精度，各個電機都帶了編碼器作為速度反饋。ACSM1是ABB高性能機械類傳動產品，由于采用了高速的DSP作為CPU，速度環的調節速度可達到0.1ms，通過調試，碳纖維生產線得到了準確的速度，保證了生產的質量。該碳纖維生產線采用ACSM1驅動永磁同步電機以達到高速度同步的要求，ACSM1直接接制動電阻以便對發電進行能耗制動。

好處

1、高性能

  ACSM1傳動產品采用了ABB專利的DTC（直接轉矩控制）電機控制技術，具有快速的轉矩響應、高速度控制精度，確保控制性能的優越。

2、驅動同步和感應電動機

  ACSM1傳動產品不僅可以驅動異步感應電機，同時還可以驅動帶反饋或無反饋的同步伺服電機、異步伺服電機及高轉矩電機。

3、強大的反饋接口

  ACSM1通過多種可選的編碼器反饋模塊，可以支持TTL增量型編碼器，ENDAT、Hiperface、SSI接口的值編碼器，以及旋轉變壓器等眾多類型的編碼器。

4、模塊化緊湊設計

  ACSM1有三個主要部分－功率單元，控制單元，存儲單元。外部可選件包括輸入電抗器、輸入濾波器和制動電阻等可用于不同的系統配置。

5、存儲單元，方便維護

  獨立的存儲單元可以存儲完整的傳動配置與傳動參數，更換功率單元或控制單元無需參數設置。方便應用程序和固件程序的保存與升級。
