ABB變頻器ACS2000四象限變頻系統助汾西礦業提升機運行

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-03 15:56:00

系統配置

    備用高壓變頻電控系統由以下設備構成，包括ACS2000高壓變頻器、整流變壓器、切換柜、高壓開關柜、另附傳感器和必要的外部控制端子。其系統配件配置如下：

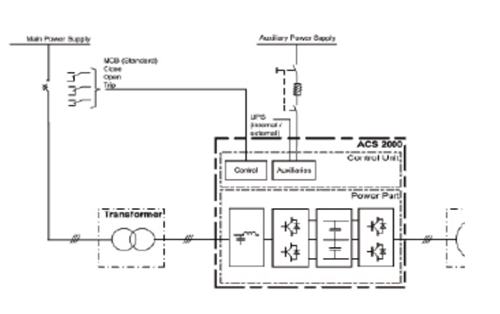

    ACS2000變頻器的拓?fù)浣Y(jié)構為電壓源型九電平（VSI-MF）逆變器。基于新一代高壓功率半導體器件IGBT技術和電壓源型九電平設計使得ACS2000變頻器具有與生俱來的高可靠性。基于直接轉矩控制（DTC）技術的ACS2000變頻器根據工藝的需求可提供精確的速度和轉矩控制。
    ACS2000的功率范圍達3000kVA，輸出電壓有6.0kV，6.6kV和6.9kV。適用于平方關系的轉矩負載和恒轉矩負載。這個結構簡化了整個裝置，并且?guī)砹艘韵聝?yōu)點：
    （1）ACS2000可以采用前端干式或油浸式變壓器，或直接掛網型，即無需前端變壓器，提升系統效率，減少能耗。
    （2）前端有源整流，四象限運行，低諧波特性，可調整功率因數以補償電網無功。
    （3）多電平技術，近似正弦的電流和電網波形。
    （4）直接轉矩控制，精確的和可靠的控制過程。
    （5）緊湊的尺寸，電氣室需要小的空間。
    （6）無熔斷器設計及金屬箔自愈式長壽命電容器均提高了系統的可靠性及性。
解決的問題
    （1）絞車的平穩啟動、停車
    （2）絞車重載啟動過程的飛車問題
    （3）絞車在運行過程中的有效地制動
    （4）有效回饋電網
    （5）降低快速起動/快速停車過程對機械和電氣系統的沖擊
方案
    采用1套ACS2000四象限變頻器驅動絞車1臺電機，變頻器配置：ACS 2060-1A-AN1-a-0W

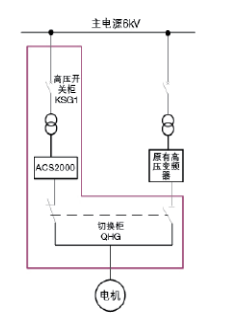

系統圖如下
好處
    （1）實現絞車的真正軟啟動、軟停車
    （2）實現絞車重載平穩啟動、避免飛車
    （3）保證絞車工作時回饋的有效回饋電網，實現節能
    （4）降低快速啟動/快速停車過程對機械和電氣系統的沖擊
    （5）對網側電網污染少，電磁兼容性強，綠色環保
此文關鍵字：ABB變頻器   提升機變頻器
